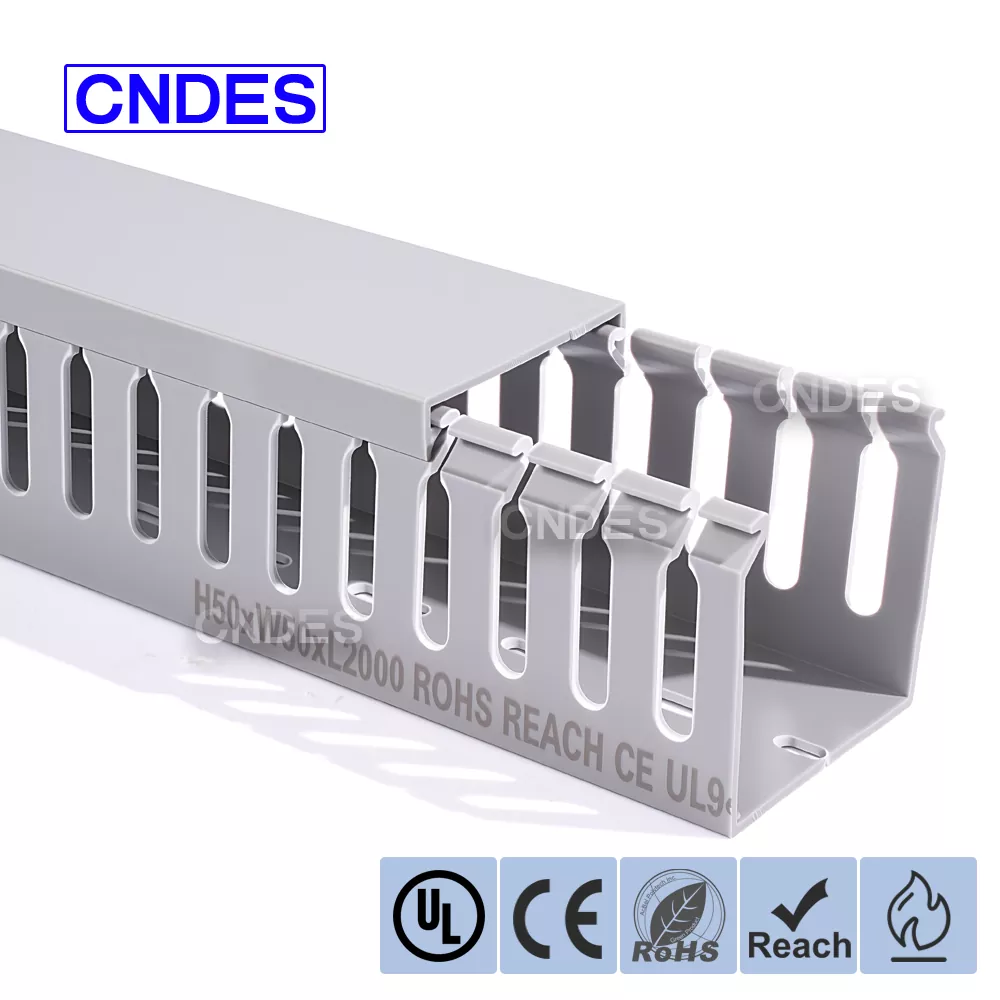

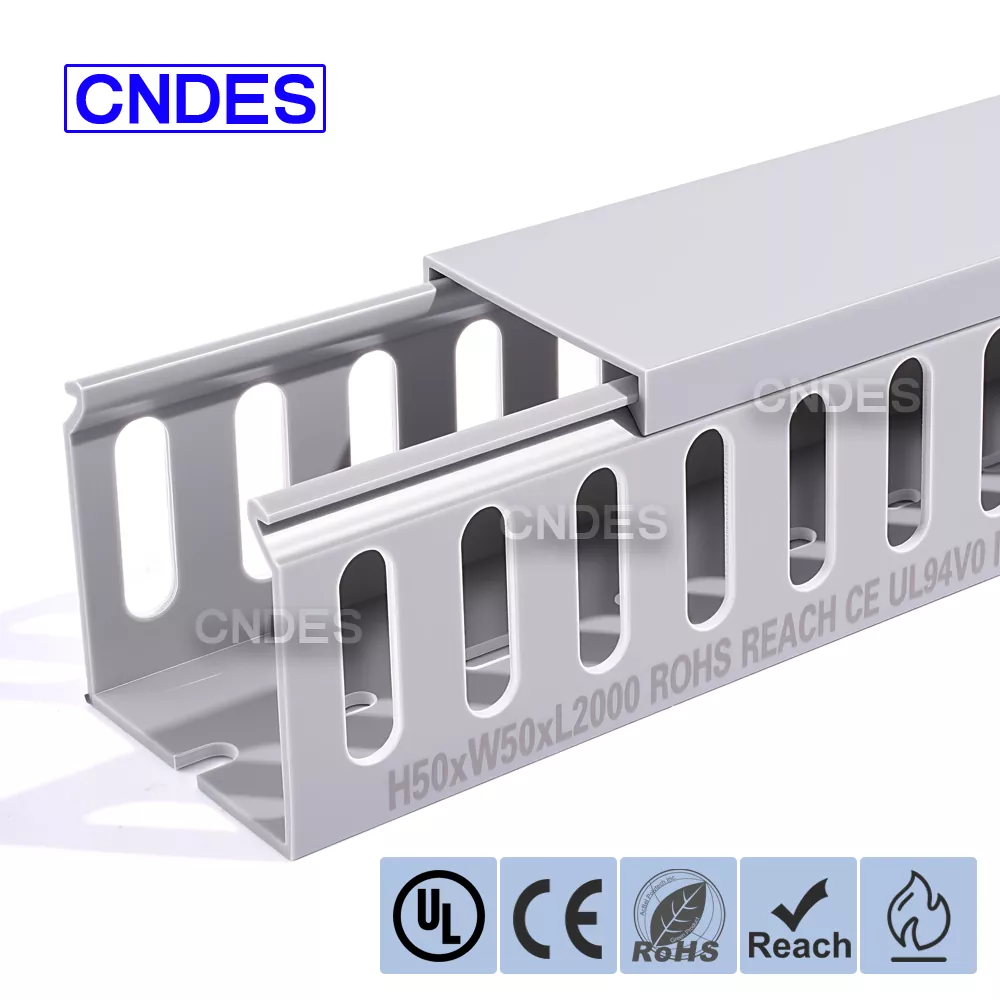

50 × 50 plyšinis PVC piršto tipo laidų kanalas

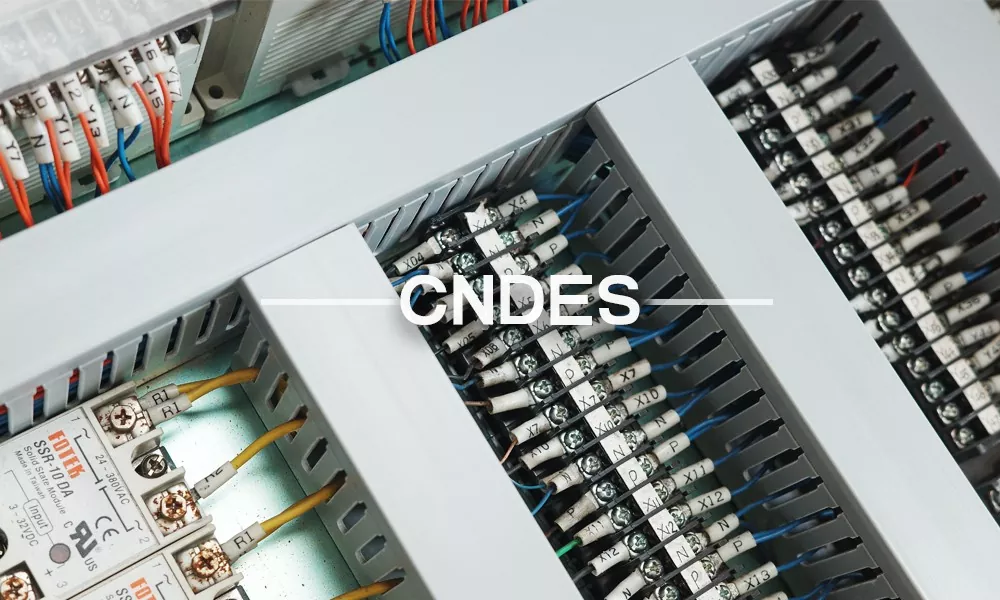

Individualizuotas 50 × 50 plyšinis PVC piršto tipo laidų kanalas skirtas efektyviam kabelių organizavimui elektros skyduose, automatikos spintelėse ir pramoninėse valdymo sistemose. Su subalansuotu kvadratiniu profiliu ir pirštų tipo atviromis angomis šis laidų kanalas leidžia greitai atšakyti kabelius, nutiesti švarų maršrutą ir lengvai prižiūrėti.

Pagaminta CNDES, profesionalaus PVC laidų kanalų gamintojo ir tiekėjo Kinijoje, šis modelis yra plačiai naudojamas lankstumo, saugumo ir ilgalaikio patvarumo reikalaujančiose srityse.

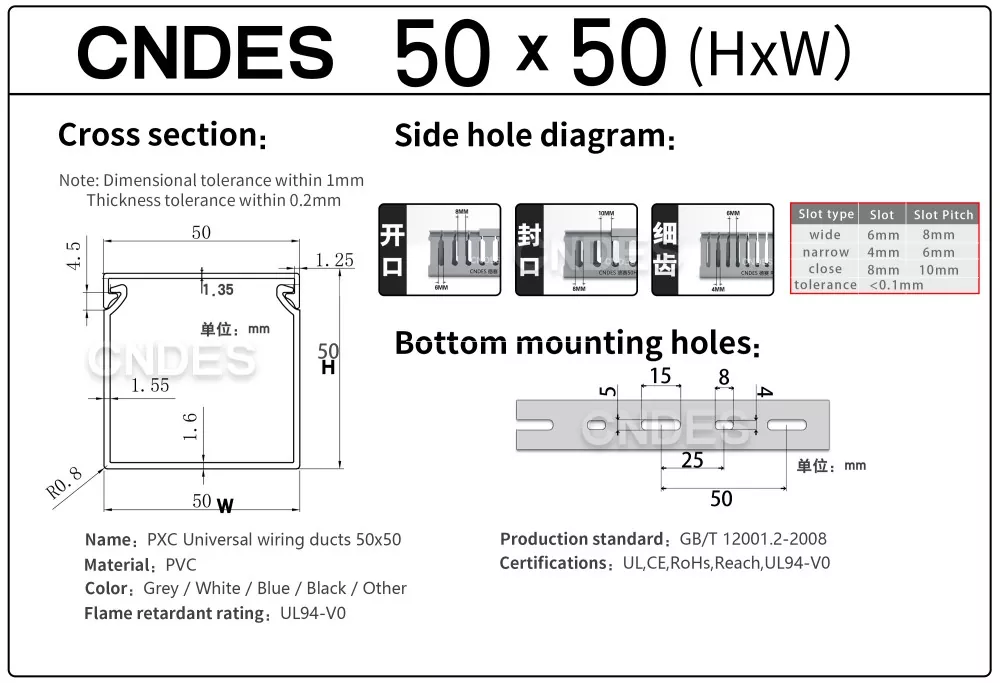

50*50-Specifikacinis dokumentas

Naudojimo instrukcijos

1.Parengimas prieš montavimą

Prieš montuodami, pasirinkite tinkamą vamzdžio dydį ir lizdo plotį pagal kabelio kiekį, kabelio skersmenį ir montavimo aplinką, pvz., laisvą erdvę ir darbo temperatūrą.

Pavyzdžiui, siauros pirštų tipo lizdų konstrukcijos tinka didelio tankio komponentų sritims, o platesnės angos leidžia lengviau nukreipti didesnius kabelių pluoštus.

Įrengdami kokybišką 50×50 plyšinį PVC piršto tipo laidų kanalą, iš anksto suplanuokite kabelio vedimo kelią ir pažymėkite montavimo vietas ant sienų arba elektros spintelių viduje. Venkite vietų su aštriais kraštais, pernelyg stipria vibracija ar aukšta temperatūra.

Naudokite matavimo juostą ir žymeklį, kad užtikrintumėte tikslią padėties nustatymą ir sklandų maršrutą.

Paruoškite reikiamus įrankius, įskaitant atsuktuvą, elektrinį grąžtą (jei reikia gręžti), lygius ir pjovimo įrankius, pvz., pjūklą arba specialią laidų kanalų pjaustyklę.

2. Bazinio bėgio tvirtinimas

Jei tvirtinate prie sienos ar spintelės, naudokite elektrinį grąžtą, kad išgręžtumėte skyles pažymėtose vietose. Įdėkite išsiplėtimo inkarus arba plastikinius inkarus. Įsitikinkite, kad gręžimo skylės skersmuo atitinka inkaro dydį, kad išvengtumėte nestabilumo dėl per didelių skylių. Sulygiuokite plyšinio PVC piršto tipo laidų kanalo pagrindo bėgelį su tvirtinimo taškais ir atsuktuvu priveržkite varžtus, kad užtikrintumėte, jog bėgis yra tvirtas ir nesvyruoja. Pirmenybę teikite iš anksto išgręžtoms vamzdžio tvirtinimo angoms. Jei reikia papildomų tvirtinimo taškų, gręžkite skyles patys. Naudokite lygį, kad patikrintumėte pagrindinio kanalo horizontalų išlygiavimą, kad išvengtumėte sunkumų, susijusių su vėlesnio dangos plokštės montavimu arba kabelio pakreipimu. Po reguliavimo priveržkite varžtus, kad išvengtumėte perjungimo.

3. Kabelio organizavimas ir įvedimas

Prieš įdėdami laidus, sugrupuokite juos pagal funkcijas, pvz., maitinimo kabelius, signalo kabelius arba duomenų kabelius, ir, jei reikia, pažymėkite juos. Patikrinkite, ar kabelio skersmuo atitinka lizdo plotį.

Švelniai įkiškite laidus per didelio našumo 50 × 50 plyšinio PVC pirštinio tipo laidų kanalo šonines angas arba galines angas, vengdami pernelyg traukti, nes tai gali pažeisti kabelio izoliaciją.

Didesniems kabeliams atskirus plyšių „pirštelius“ galima nuimti išilgai išpjautų linijų arba apkarpyti naudojant pjovimo įrankius, kad būtų sukurtos platesnės angos.

Išdėstykite kabelius sluoksniais, kad pagerintumėte organizavimą ir būsimą priežiūrą. Įprasta praktika yra dėti maitinimo kabelius apačioje, o signalo kabelius – viršutiniame sluoksnyje, kad būtų sumažintas trikdžių kiekis.

4. Dengimo plokštės montavimas

Sulygiuokite dengiamąją plokštę su pagrindo kanalu, užtikrindami, kad dangčio plokštės kraštai visiškai užsifiksuotų su pagrindinio kanalo spaustukais arba slydimo grioveliais. Norėdami nustumti dengiančias plokštes, įstumkite jas iš vieno galo; prisegamų tipų atveju spauskite, kol užsifiksuos. Tvirtai paspauskite dengiamąją plokštę, kad tvirtai pritvirtintumėte prie pagrindo kanalo. Jei naudojate plyšinį PVC pirštų tipo laidų kanalą, pasukite dengiančią plokštę į užrakintą padėtį. Patikrinkite, ar dengiamoji plokštė yra lygi, kad išvengtumėte vietinio kilimo, dėl kurio gali patekti dulkės. Įsitikinkite, kad dengiamoji plokštė yra saugi ir be tarpų, kad dulkės ar pašaliniai daiktai nepatektų į vamzdžio vidų. Jei reikia sustiprinti sandarinimą, dengiamosios plokštės kraštus užtepkite sandarikliu (pasirinkite su PVC suderinamus klijus).

5. Specialusis scenarijus

Montuodami ant vertikalių paviršių, rinkitės neslystančius dangčius (pvz., guminius pagalvėlius arba sutvirtintus spragtelėjimu), kad išvengtumėte slydimo. Periodiškai tikrinkite vertikaliai sumontuotą plyšinį PVC pirštų tipo laidų kanalą, kad įsitikintumėte, jog dangčiai yra saugūs nuo gravitacinio atsipalaidavimo. Ankštose erdvėse nupjaukite tinkamo ilgio vamzdžius (naudokite specializuotus pjovimo įrankius, kad palaikytumėte švarius ir lygius kraštus). Po pjovimo patikrinkite, ar nupjautas kraštas nėra aštrus. Jei reikia, šlifuokite abrazyviniu popieriumi, kad nesusižeistumėte kabelio ar operatoriaus. Jei aplinkos temperatūra artėja prie viršutinės vamzdžio temperatūros ribos (pvz., 50°C arba 85°C), pasirinkite aukštai temperatūrai atsparų modelį arba imkitės papildomų šilumos išsklaidymo priemonių. Pavyzdžiui, rezervuokite ventiliacijos erdvę aplink vamzdį arba įrenkite aušinimo ventiliatorius.
